脉冲回波测试仪

所属品牌:德国ACS

产品型号:A1220

德国ACSA1220 MONOLITH 3D紧凑型手持式超声波脉冲速度和脉冲回波测试仪设计用于超声波厚度测量以及混凝土,钢筋混凝土结构和岩石的缺陷检测。

  • 商品描述
  • 商品询价热度

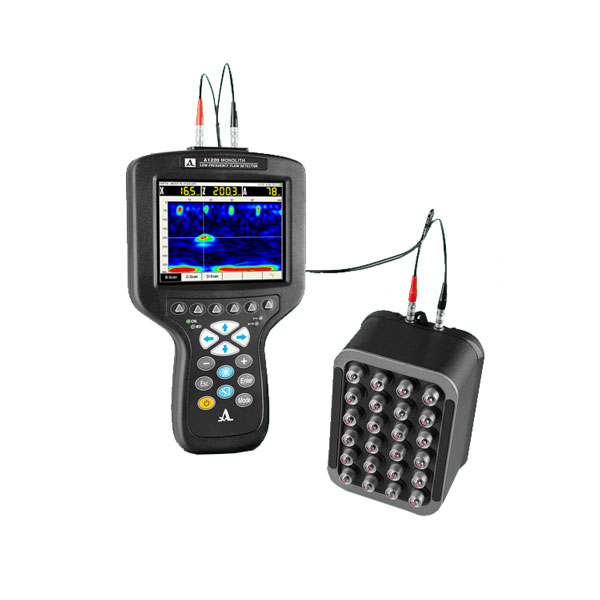

ACS A1220手持式 脉冲回波测试仪

ACS  脉冲回波测试仪

ACS A1220探伤仪代表了一个紧凑的电子单元,该单元配有大型高对比度TFT显示屏和键盘。尽管具有多功能性,但由于其直观的界面和图标菜单可快速访问仪器的主要设置和功能,因此易于使用。探伤仪的人体工程学设计及其轻巧的重量(仅800克)以及将电子装置固定在专用垫中的能力,可在难以触及的区域中方便地操作仪器,并使其能够在高度。所有检查结果均记录在仪器的存储器中,并可通过USB端口传输到外部PC,以进行进一步的处理,注册和存档。


ACS A1220应用

使用带有剪切波和标称频率为50 kHz的一个低频干点接触天线阵列M25020.05A0R100Х60PS,可以测量长达3000 mm的混凝土物体和高达600 mm的钢筋混凝土物体的厚度。ACS A1220仪器可让操作员从一侧进入的位置搜索由钢筋混凝土,石材和类似材料制成的产品和结构的内部异物,空腔,空隙和裂缝,并搜索青铜铸件的嵌入缺陷。可以测试粗粒材料的内部结构。检查的结果是通过网格扫描功能(B扫描,C扫描,D扫描,厚度分布图)–可视化软件INTROVIEW的切片和投影图像。


ACS A1220脉冲回波测试仪参数


数据向量的长度,单位为毫米(剪切波)

2150毫米

数据向量的长度,以μs为单位

1600微秒

穿透深度(混凝土等级400)

600毫米

气缸形式的缺陷直径

30毫米

可以在MAP模式下写入内存的单次A扫描数

200

受控表面的面积(MAP模式)

2平方米

物料速度范围

1 000 – 9 999 m / s

驱动脉冲发生器振幅

20、100、200伏

脉冲形式

Meandr,0.5÷5.0周期

脉冲重复率

1 – 50赫兹

接收带宽

10 – 300 kHz

增益设定范围

从0到100 dB,步进1 dB

DAC功能的可编程点数

32

DAC功能设置范围

30分贝

能量源

内置电池

运作时间

14小时

电池充电时间

3小时

工作温度范围

从–20到+45ºC

显示类型

TFT(640х480)

电子单元尺寸

260х156х43毫米

电子单位重量

800克

M2502天线阵列的大小

139х105х89毫米

M2502天线阵列的重量

1,1克
